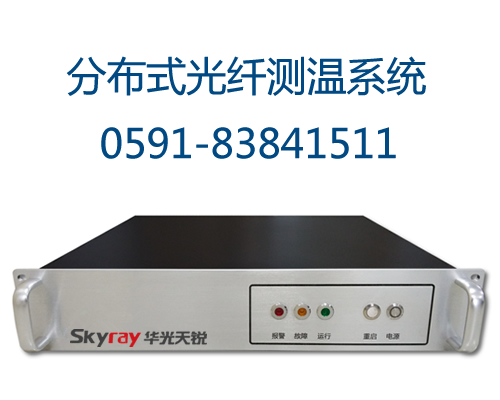

光纖分布式溫度監測系統
光纖分布式溫度監測系統是將傳統的傳感器網絡和光纖的特點相結合，構成了分布式光纖溫度傳感系統，相對于單點式光纖溫度傳感系統，其測溫距離和測溫的點數都有很大的提高，其價格也相對來說比熒光光纖單點測溫來說會高，但其應用的范圍也比較廣。
光纖分布式溫度監測系統中光纖做為光傳輸?shù)拿浇椋瑥V泛的分布在被測溫度場中，測量光纖沿線的溫度場情況。測溫距離可達幾十公里，空間定位精度達到米級，可實現不間斷的溫度自動測量。將光纖上各點的溫度值進行整理，可獲得光纖溫度分布情況圖。光纖分布式溫度監測系統可以實現長距離、分布式的溫度測量，可獲収光纖上成百上千個點的溫度信息，其溫度分辨率高、穩定性好、靈敏度高。光纖分布式溫度監測系統的優點使其相對于其它的光纖溫度傳感系統具有突出的優勢，成為光纖溫度傳感的應用領域中的重要主機。
光纖分布式溫度監測系統隧道測溫
傳統的溫度測量只能實現單個點的測量，而無法實現整個空間的測量，此時分布式光纖溫度傳感系統獨特的優勢就顯現出來了。可以應用于多公里的隧道，為了預防隧道發生火災事故，光纖測溫系統可以實時監控隨道內的溫度信息。如果要求測量隨道內每米的溫度，用傳統的溫度傳感器，則至少需要幾萬個才能實現該功能。如果隧道更長，則需要的傳感器個數更多。過多的傳感器使成本人大增加；同時傳感器數量多容易造成傳感器的損壞，整個系統便不完整，難以維護；而且導致測量數據顯大，難以處理。而使用分布式光纖溫度傳感系統，則只需要光纖和相應的溫度傳感系統即可，結構簡單、使用方便、穩定性高。
光纖分布式溫度監測系統礦井測溫
在礦井等密閉狹小空間內，一發生火災，燃燒產生的熱量難以散發，致使火災迅速蔓延，造成巨大的經濟損失和人員傷亡，這種災難要極力避免。因此，實時而精確地對礦井等地區進行溫度監測、火災報繁，及時把握火災現場的狀況，對火災的預防以及救援工作就顯得尤為重要
光纖分布式溫度監測系統可實現對沿著光纖的溫度進行實時測量，礦井的特殊環境以及分布式光纖溫度傳感的優點，采用分布式光纖溫度傳感系統能夠很好的實現溫度監控和測量任務。分布式光纖溫度傳感系統對各種長距離測溫具有良好的實用價值，對預防火災有重要意義。分布式光纖溫度傳感系統因?yàn)槠渚邇訉?shí)時監控溫度場的空間分布這一特點而受到關注，廣泛的應用于工業控制、電力傳輸、石油化工、煤礦、隧道等領域，在未來將出現更多的用途，其應用前景十分可觀。
國內分布式光纖溫度傳感系統的研究從起初的的測溫距離幾公里到現在的幾十公里，實現了長足的進步，空間分辨率也從起初的左右逐漸提高。因?yàn)閲鴥?nèi)對分布式光纖溫度傳感系統的濃厚興趣和高度迅視，促華光天銳的優秀的科研人員和科研位不斷地提高分布式光纖溫度傳感系統的性能。應用范圍不斷擴大。越來越多的企業單位開始和華光天銳合作，采用公司的光纖溫度傳感系統。不僅在溫度監測、火災報警，礦井預警中得到應用，而在電力行業的輸屯電纜故障檢測、水庫大現裂縫檢測、地下石油管道滲漏檢測等領域也得到了廣泛的推廣。
以下是光纖分布式溫度監測系統的基礎介紹，不代表詳細的技術參數，需要了解的聯系華光天銳索取。
|
參數名稱 |
性能指標 |
|
測溫范圍 |
－20℃～＋85℃（根據感溫光纖的測溫范圍而定） |
|
測溫長度 |
10km（更長距離檢測可定制） |
|
測量時間 |
10S（單通道） |
|
定位精度 |
1M |
|
測溫精度 |
±1℃ |
|
測溫分辨率 |
0.1℃ |
|
空間分辨率 |
1M |
|
光學接口 |
FC/APC |
|
光纖通道數 |
4（更多通道可定制） |
|
通訊接口 |
TCP/IP |
|
電源 |
交流220V/50Hz |
|
測溫光纖規格 |
單芯多模光纖62.5/125； |
|
測溫光纖損耗 |
<3dB/km |
|
工作環境 |
溫度：0～＋40℃；濕度：0～95%無凝結 |
|
工控PC |
內置工控PC（顯示器需另購） |
|
外形尺寸（長×寬×高） |
2U機箱 |
